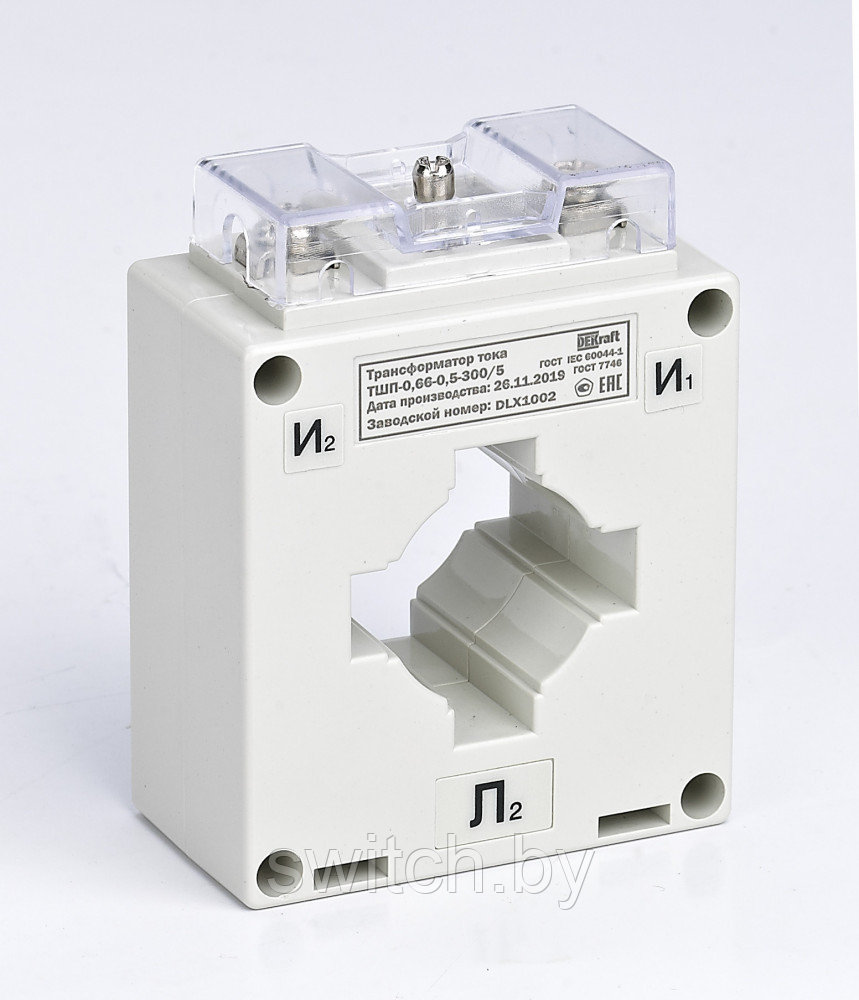

Трансформатор тока ТШП-0,66 0,5 500/5 5ВА, диаметр 60мм 50143DEK
- В наличии
- Только оптом
- Код: 50143DEK
61,37 руб.
Показать все оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание
Рег. номер: 75076-19
Интервал между поверками средств измерений: 4 года
Информация о первичной поверке доступна по ссылке
Трансформаторы тока ТШП-0,66, ТОП-0,66предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы имеют два класса точности:
- класс точности 0,5S применяется для коммерческого учета электроэнергии;
- класс точности 0,5 применяется в схемах измерения или технического учета электроэнергии.
Трансформаторы тока ТШП-0,66 устанавливаются на одну или несколько параллельно включенных шин распределительного устройства, которые служат первичной обмоткой.
Трансформаторы токаТОП-0,66 предназначены для установки на опорной плоскости, при этом первичная обмотка (шина) уже встроена в устройство.
Корпус трансформаторов тока выполнен из легированного поликарбоната. В комплекте имеется пломбировочная крышка, предназначенная для защиты выводов вторичной обмотки от несанкционированного доступа.
Крепление трансформаторов производится с помощью крепежных металлических пластин или с помощью крепежной металлической шины, которые также входят в комплект поставки.
Принцип действия
Принцип действия измерительных трансформаторов тока заключается в снижении до необходимого уровня силы тока от первичного источника, к которому запитан измерительный прибор. Главное применение таких трансформаторов – контроль и снятие точных показаний в высоковольтных сетях. Основная особенность устройства заключается в полном контроле силы тока и обеспечении безопасной работы с подключенной контрольно-измерительной аппаратурой, на которую ограничена подача тока высокого значения.
Трансформатор тока состоит из замкнутого сердечника, набранного из тонких листов электротехнической стали, и двух обмоток — первичной и вторичной. Первичную обмотку включают последовательно в контролируемую цепь, ко вторичной обмотке присоединяют токовые катушки различных приборов и реле.
Сфера применения
Трансформаторы тока ТОП-0,66, ТШП-0,66 применяются для установки в низковольтных комплектных устройствах (ГРЩ, ВРУ,шкафах учетных и др.) для присоединения расчетных счетчиков электроэнергии, счетчиков технического учета, измерительных приборов и других устройств управления и сигнализации.
Основные | |
---|---|
Производитель | DEKraft |
Страна производитель | Китай |
Пользовательские характеристики | |
Класс точности | 0.5 |
Номинальная нагрузка | 5 ВА |
Номинальный вторичный ток | 5 А |
Номинальный первичный ток | 500 А |
