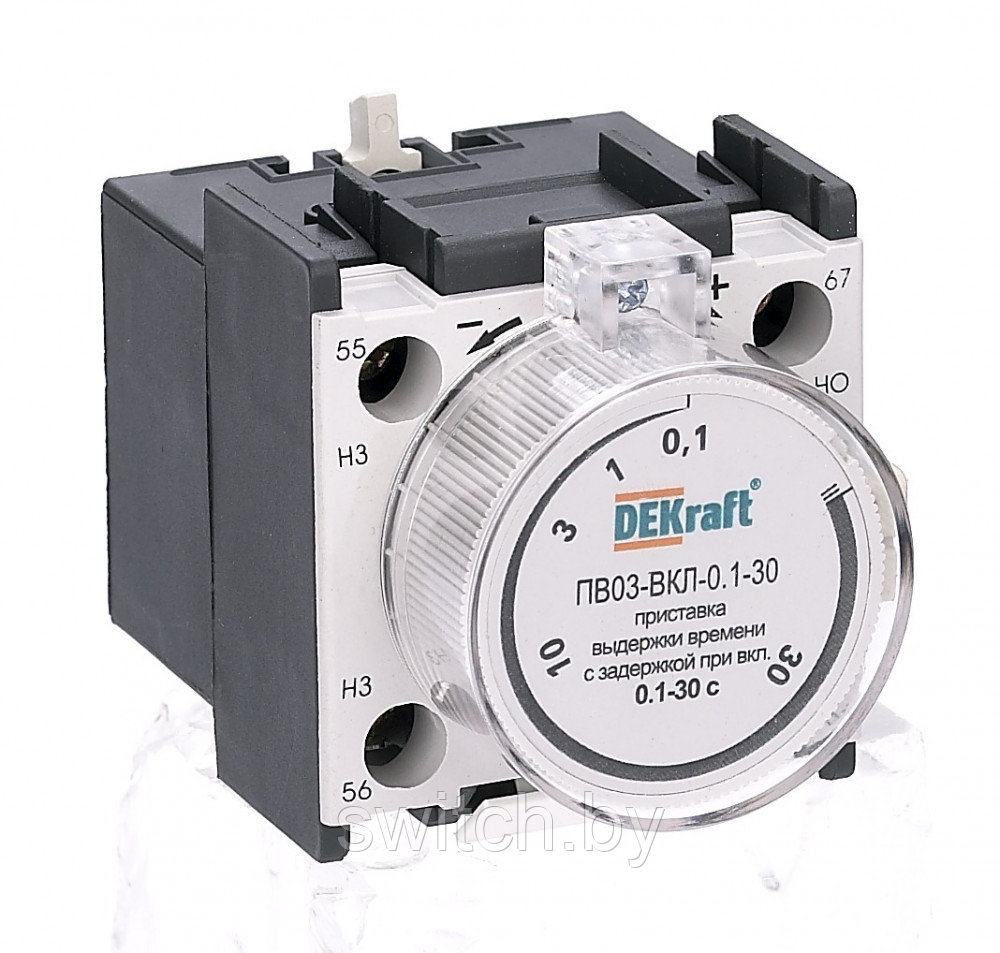

Приставка выд. врем. с задерж. при вкл. 0.1-3сек. 1з+1р ПВ-03 24111DEK
- В наличии
- Только оптом
- Код: 24111DEK
44,20 руб.
Показать все оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание
Основным элементом ПВ-03 является резиновая гофрированная “груша” с клапаном для выпуска воздуха (сильфонный механизм). Сжатая с помощью пружины “груша”, постепенно заполняется воздухом, распрямляется. После чего воздействует на механизм мостикового контакта, замыкает или размыкает цепь с заданной выдержкой времени.
Регулировочной рукояткой можно изменять величину отверстия в клапане и тем самым изменять значение постоянной времени срабатывания ПВ-03.
Под воздействием толкателя контактора с помощью мостика, установленного на пружинах в тяге приставки, происходит изменение положения контактных пар на противоположное исходному.
Сфера применения
Приставка выдержки времени серии ПВ-03 является механическим устройством, без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи с заданной выдержкой времени.
Аксессуары можно использовать совместно с сериями контакторов КМ-102 и КМ-103.
Монтаж приставки производят защелкой на контакторе. Защитная крышка на приставке исключает доступ посторонних лиц к настройкам времени выдержки.
Основные технические характеристики
| Параметр | ПВ-03 |
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ГОСТ IEC 60947-5-1 |
| Номинальное рабочее напряжение переменного тока, В | до 690 |
| Номинальный ток, А | 10 |
| Диапазон выдержки времени, с | 0,1-180 |
| Механическая износостойкость, не менее млн%; text-align: center;">1,6 | |
| Степень защиты | IP20 |
| Ремонтопригодность | Неремонтопригодный |
Электрические схемы
ПВ03-ВКЛ______________________________ПВ03-ОТК
Габаритные и установочные размеры
Серия ПВ-03
| Внешний вид | Типоразмер | Тип выдержки | Диапазон выдержки, сек. | Наименование | Артикул |
 | 9-630А | при включении | 0.1-3 | ПВ03-ВКЛ-0.1-3 | 24111DEK |
| при включении | 0.1-30 | ПВ03-ВКЛ-0.1-30 | 24112DEK | ||
| при включении | 10-180 | ПВ03-ВКЛ-10-180 | 24113DEK | ||
| при отключении | 0.1-3 | ПВ03-ОТК-0.1-3 | 24114DEK | ||
| при отключении | 0.1-30 | ПВ03-ОТК-0.1-30 | 24115DEK | ||
| при отключении | 10-180 | ПВ03-ОТК-10-180 | 24116DEK |
| Наименование | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| ПВ-03 | 5 | 70 | 6,3 | 0,018 |
Монтаж приставки производят защелкой на контакторе. Защитная крышка на приставке исключает доступ посторонних лиц к настройкам времени выдержки.
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
