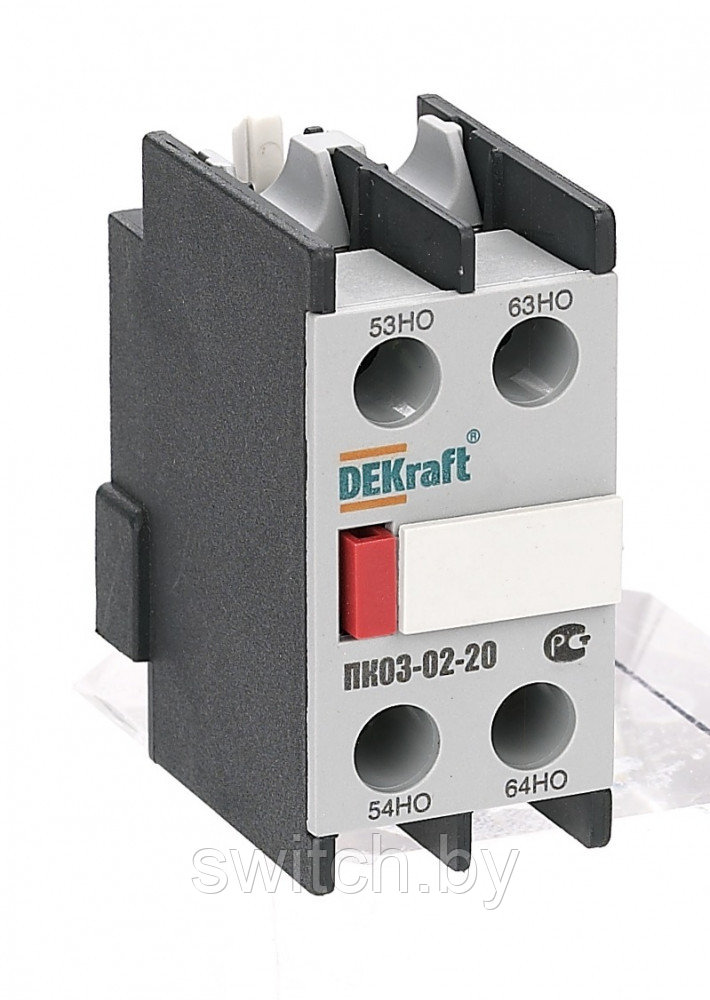

Приставка конт. доп.контакты 2НО лицевой установки ПК-03
- Нет в наличии
- Код: 24101DEK
Цену уточняйте
+375 (44) 551-53-03
- +375 (17) 221-04-04
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
Приставка конт. доп.контакты 2НО лицевой установки ПК-03Нет в наличии
Цену уточняйте
Описание
Характеристики
Информация для заказа
Описание
Приставка контактная серии ПК-03 (боковой и лицевой установки) является механическим устройством, без собственного потребления электроэнергии, коммутирующим своими контактами электрические цепи.
Сфера применения
Приставки контактные серий ПК-03 (боковой и лицевой установки) предназначены для увеличения количества вспомогательных контактов контактора. Контактные приставки механически соединяются с контакторами и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между контактной приставкой и пускателем.
Приставки боковой установки ПК-03-01 являются эксклюзивом и позволяют значительно сэкономить на глубине шкафа, который будет стоить дешевле.
Основные технические характеристики
| Параметр | ПК-03-01 |
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ГОСТ IEC 60947-5-1 |
| Номинальное рабочее напряжение переменного тока, В | до 690 |
| Номинальный ток, А | 10 |
| Диапазон рабочих температур, °С | От -40 до +50 |
| Механическая износостойкость, не менее млн%;"width="100%"> | |
| Обозначение | Описание |
| 11 | 1НО+1НЗ (1з+1р) - 1 нормально открытый контакт + 1 нормально закрытый контакт (1 замыкающий+ 1 размыкающий) |
| 20 | 2НО (2з) - 2 нормально открытых контакта (2 замыкающих) |
| 02 | 2НЗ (2р) - 2 нормально закрытых контакта (2 размыкающих) |
| 04 | 4НЗ (4р) - 4 нормально закрытых контакта (4 размыкающих) |
| 31 | 3НО+1НЗ (3з+1р) - 3 нормально открытых контакта + 1 нормально закрытый контакт (3 замыкающих+ 1 размыкающий) |
| 22 | 2НО+2НЗ (2з+2р) - 2 нормально открытых контакта + 2 нормально закрытых контакта (2 замыкающих + 2 размыкающих) |
| 40 | 4НО (4з) - 4 нормально открытых контакта (4 замыкающих) |
| 13 | 1НО+3НЗ (1з+3р) - 1 нормально открытый контакт + 3 нормально закрытых контакта (1 замыкающий + 3 размыкающих) |
Структура условного обозначения
Габаритные и установочные размеры, мм
Серия ПК-03-01
Электрические схемы
| Наименование | Схема | ||
| ПК03-01-02 |
2НЗ |
1НО+1НЗ |
2НО |
| ПК03-01-11 | |||
| ПК03-01-20 | |||
| Внешний вид | Типоразмер контактора | Тип контактов | Наименование | Каталожный номер |
 | 9 - 95А | 1НО+1НЗ (1з+1р) | ПК03-01-11 | 24108DEK |
| 2НО (2з) | ПК03-01-20 | 24109DEK | ||
| 2НЗ (2р) | ПК03-01-02 | 24110DEK |
| Наименование | Количество в групповой упаковке | Количество в транспортной коробке | Брутто вес транспортной коробки, кг | Объем транспортной коробки, м3 |
| ПК-03-01-11 | 4 | 60 | 3,6 | 0,018 |
| ПК-03-01-20 | 4 | 60 | 3,6 | 0,018 |
| ПК-03-01-02 | 4 | 60 | 3,6 | 0,018 |
| Монтаж | |||
| Эксклюзивные приставки ПК03-01 боковой установки позволяют значительно оптимизировать глубину оболочки и ее стоимость, а также стоимость готового НКУ. |  | Универсальность Приставки ПК03-02 подходят к контакторам других европейских и российских производителей. |  |
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
- Цена: Цену уточняйте
