Ручка на дверь шкафа ВА-306 22941DEK
- Под заказ
- Оптом и в розницу
- Код: 22941DEK
Отправка с 24 июня 202383,83 руб.
Показать оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание

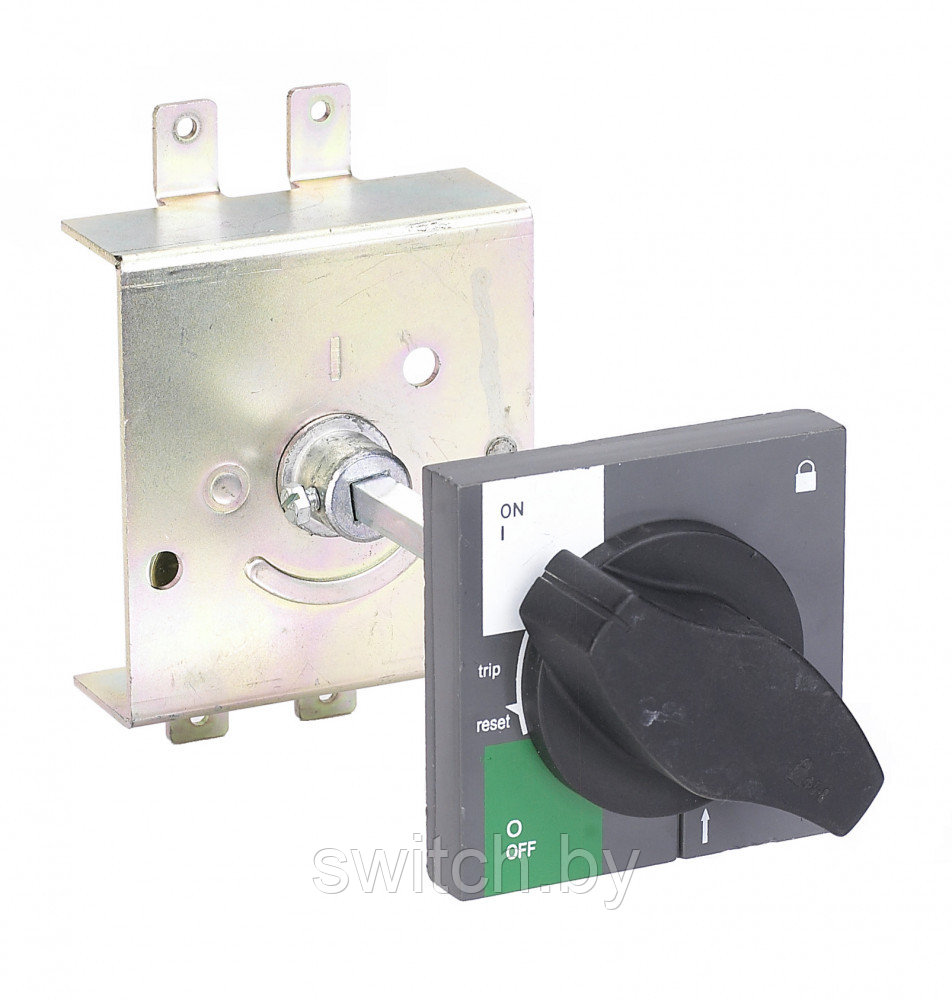

Ручка поворотная на дверь шкафа РП-300 предназначена для ручного дистанционного переключения (включения и отключения) автоматического выключателя серии ВА-300 без открытия двери шкафа.
Поворотная ручка состоит из ручки, удлинительной оси и поворотной рукоятки
Степень защиты - IP40.
Автоматическиевыключатели в литомкорпусе серии ВА-330АСтруктура условного обозначения
Габаритные и установочные размеры РП-300, мм
Тип | С | D | E | H | K | G |
РП-302 | 25 | 111 | 75 | 54 | 20 | 150 |
РП-303 | 35 | 143 | 100 | 54 | 20 | 150 |
РП-305 | 44 | 215 | 150 | 78 | 20 | 150 |
РП-306 | 70 | 243 | 210 | 76 | 20 | 150 |
Тип рукоятки | Тип штока | Сечение, мм | Артикул |
РП-302 | ШРП-1-300 | 8x8 | 22993DEK |
РП-303 | |||
РП-305 | ШРП-2-300 | 10x10 | 22994DEK |
РП-306 | |||
РП-308 |
Установленная ручка на дверь шкафа должна быть плавной при повороте, автоматический выключатель должен быть разомкнут, когда ручка находится в горизонтальном положении, и замкнут, когда ручка находится в вертикальном положении.
Схема установки РП-300
Тип выключателя | Модель | Артикул |
ВА-302, ВА-302М | РП-302 | 22938DEK |
ВА-303, ВА-303М | РП-303 | 22939DEK |
ВА-305, ВА-305М | РП-305 | 22940DEK |
ВА-306 | РП-306 | 22941DEK |
С полным списком материалов для скачивания можно ознакомиться в карточке Автоматических выключателей в литом корпусе серии ВА-300 New
С полным списком сертификатов можно ознакомиться в карточке Автоматических выключателей в литом корпусе серии ВА-300 New
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
- Цена: 83,83 руб.
