Контакт дополнительный и сигнальный правый ВА-305 4P
- Нет в наличии
- Код: 22888DEK
Цену уточняйте
- +375 (17) 221-04-04
Описание

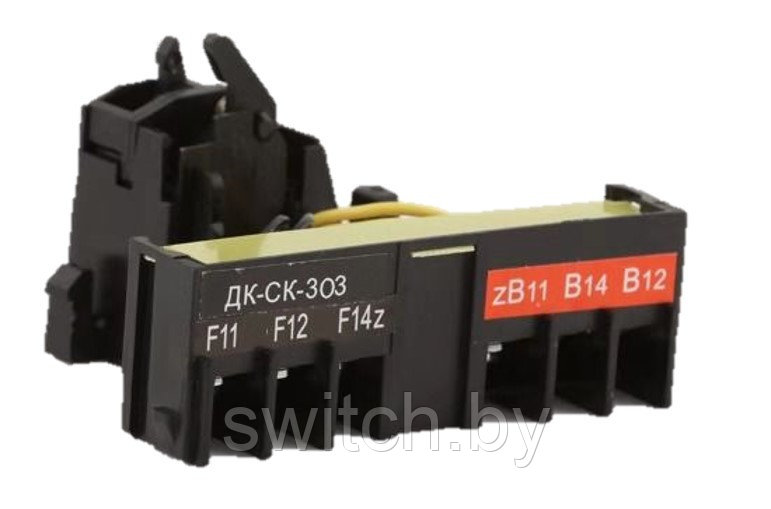

Контакт ДК-СК-300 совмещает в себе функции дополнительного и сигнального контактов.
Контакт дополнительный служит для получения информации о состоянии автоматических выключателей ВА-300: включен - выключен.
Контакт сигнальный (аварийный) служит для получения информации о состоянии автоматических выключателей ВА-300: включен – сработал. Переключение сигнального контакта СК-300 происходит при срабатывании автомата по аварии, причины которой могут быть следующие:
- перегрузка или короткое замыкание
- ручной тест кнопки отключения
- срабатывание независимого расцепителя
- срабатывание расцепителя минимального напряжения.
Совмещенный дополнительный и сигнальный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата
- Слота установки (правый - R или левый – L)
Автоматическиевыключатели в литомкорпусе серии ВА-330АОсновные технические характеристики
| Параметр | Значение | |
Условный тепловой ток, Ith А | 3 | |
Категория применения | АС15 | DC13 |
Номинальное напряжение, В | 400 (AC) | 220 (DC) |
Номинальный ток, А | 0,3 | 0,15 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 | |
Количество контактов | ДК 1НО1НЗ, СК 1НО1НЗ | |
Установка | Левый, правый | |
Структура условного обозначения
Электрические схемы ДК-СК-300
Контакт/состояние | ВКЛ. / ОТКЛ. | СРАБ. |
ДК |
|
|
Контакт/состояние | ВКЛ. | ОТКЛ. / СРАБ. |
СК | |
|
Тип выключателя | Количество полюсов выключателя | Слот для установки | Модель | Артикул |
ВА-302 | 3Р/4Р | Левый | ДК-СК-302-L | 22880DEK |
3Р | Правый | ДК-СК-302-3P-R | 22881DEK | |
4Р | Правый | ДК-СК-302-4P-R | 22882DEK | |
ВА-303 | 3Р/4Р | Левый | ДК-СК-303-L | 22883DEK |
3Р | Правый | ДК-СК-303-3P-R | 22884DEK | |
4Р | Правый | ДК-СК-303-4P-R | 22885DEK | |
ВА-305 | 3Р/4Р | Левый | ДК-СК-305-L | 22886DEK |
3Р | Правый | ДК-СК-305-3P-R | 22887DEK | |
4Р | Правый | ДК-СК-305-4P-R | 22888DEK | |
ВА-306 | 3Р/4Р | Левый | ДК-СК-306-L | 22889DEK |
С полным списком материалов для скачивания можно ознакомиться в карточке Автоматических выключателей в литом корпусе серии ВА-300 New
С полным списком сертификатов можно ознакомиться в карточке Автоматических выключателей в литом корпусе серии ВА-300 New
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
- Цена: Цену уточняйте
