Расцепитель мин. напряжения левый AC 400В ВА-306 22926DEK
- Нет в наличии
- Только оптом
- Код: 22926DEK
202,35 руб.
Показать все оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание

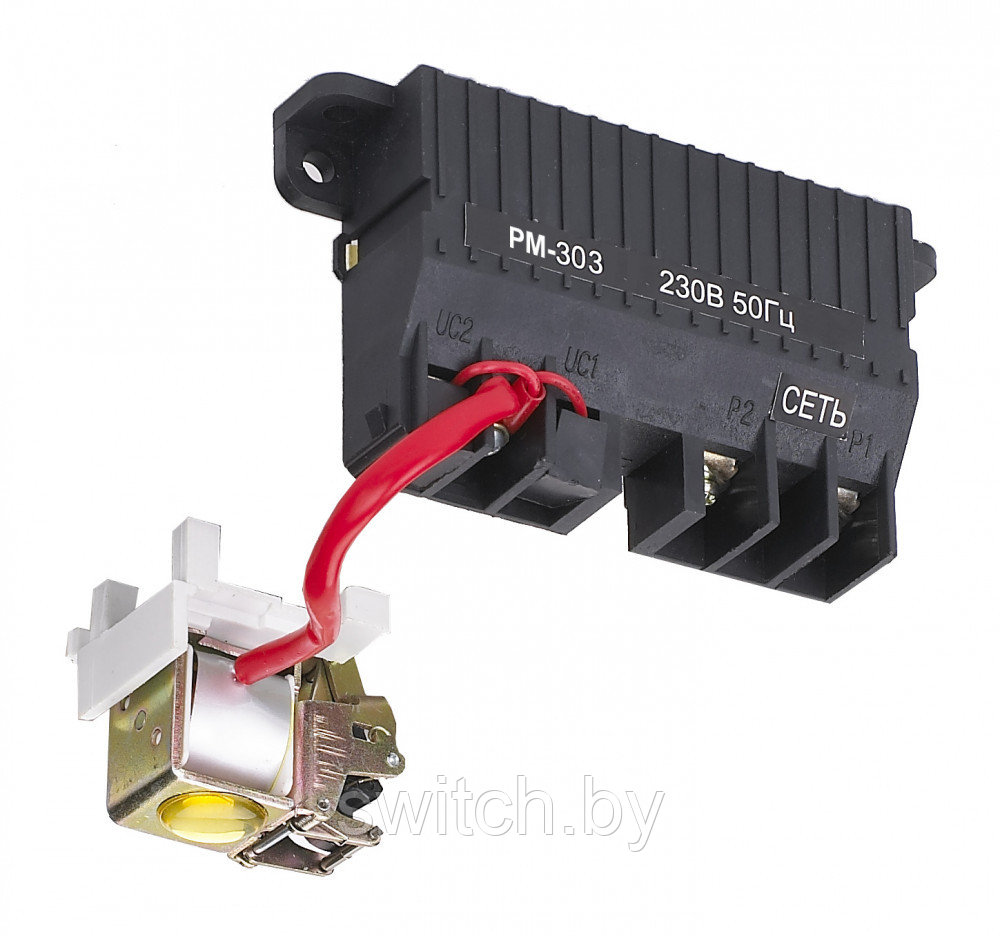

Расцепитель минимального напряжения РM-300 предназначен для отключения автоматического выключателя серии ВА-300 при снижении напряжения от номинального значения.
Расцепитель минимального напряжения отключает автоматический выключатель серии ВА-300 при снижении напряжения от номинального значения, которое подается на клеммы расцепителя минимального напряжения. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус автоматического выключателя с левой стороны.
Расцепитель минимального напряжения выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата
- Номинального напряжения катушки расцепителя (230В или 400В)
Автоматическиевыключатели в литомкорпусе серии ВА-330АОсновные технические характеристики
| Параметр | Значение |
Номинальное напряжение, В | 230, 400 AC |
Напряжение срабатывания, % от номинального | < 70 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 |
Тепловые потери расцепителя минимального напряжения
Тип | Потребляемая мощность, Вт | |
Номинальное напряжение, В | 230 АС | 400 АС |
РМ-302 | 3,1 | 4 |
РМ-303 | 3,3 | 4,3 |
РМ-305 | 2,5 | 3,4 |
РМ-306 | 1,6 | 2 |
РМ-307 | 1,6 | 2 |
Структура условного обозначения
Электрическая схема РМ-300
Тип выключателя | Ном. напряжение, В | Слот для установки | Модель | Артикул |
ВА-302 ВА-302М | 230 АС | Левый | РМ-302-230В-L | 22918DEK |
400 АС | Левый | РМ-302-400В-L | 22923DEK | |
ВА-302 ВА-303М | 230 АС | Левый | РМ-303-230В-L | 22919DEK |
400 АС | Левый | РМ-303-400В-L | 22924DEK | |
ВА-305 ВА-305М | 230 АС | Левый | РМ-305-230В-L | 22920DEK |
400 АС | Левый | РМ-305-400В-L | 22925DEK | |
ВА-306 | 230 АС | Левый | РМ-306-230В-L | 22921DEK |
400 АС | Левый | РМ-306-400В-L | 22926DEK | |
ВА-307 | 230 АС | Левый | РМ-307-230В-L | 22922DEK |
400 АС | Левый | РМ-307-400В-L | 22927DEK |
С полным списком материалов для скачивания можно ознакомиться в карточке Автоматических выключателей в литом корпусе серии ВА-300 New
С полным списком сертификатов можно ознакомиться в карточке Автоматических выключателей в литом корпусе серии ВА-300 New
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
