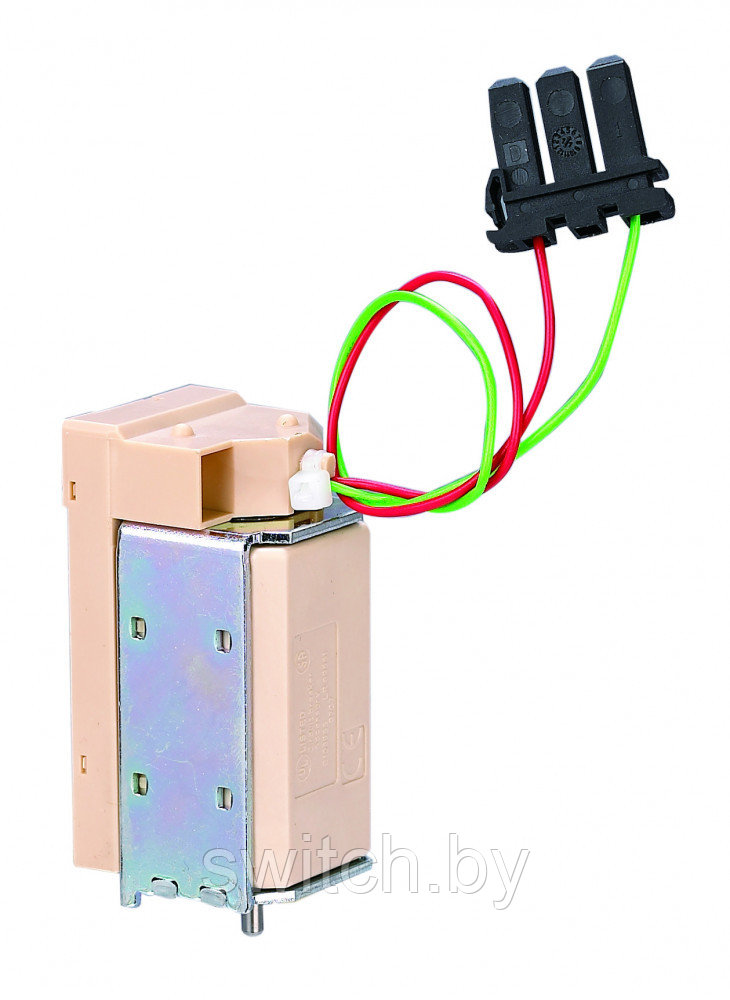

Электромагнит включения ЭМ-338E AC 400В для ВА-338Е 22628DEK

  • Под заказ
  • Оптом и в розницу
  • Код: 22628DEK
clockОтправка с 06 ноября 2023

794,30 руб.

Показать оптовые цены
+375 (44) 551-08-08
  • +375 (17) 221-08-08
  • +375 (44) 551-56-56
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
Электромагнит включения ЭМ-338E AC 400В для ВА-338Е  22628DEK
Электромагнит включения ЭМ-338E AC 400В для ВА-338Е 22628DEKПод заказ
794,30 руб.
+375 (44) 551-08-08
  • +375 (17) 221-08-08
  • +375 (44) 551-56-56
Купить
Описание
Характеристики
Информация для заказа

Описание

Электромагнит включения DEKraft серии ЭМ-338Е предназначен для дистанционного включения автоматического выключателя серии ВА-338Е.

После после взвода пружины автоматического выключателя электромагнит включения ЭМ-338Е переводит автомат в замкнутое положение при подаче на катушку указанного напряжении питания, таким образом автоматический выключатель может управляться дистанционно.

Электромагнит включения применим только для автомата ВА-338Е на токи от 1000А до 1600А, номинальное напряжения катушки расцеителя выбирается из ряда: АС 230В, АС 400В

Основные технические характеристики

ПараметрЗначение

Номинальное напряжение, В

230, 400 (AC)

Напряжение срабатывания, % от номинального

85-110

Время замыкания

55 ± 10 мс

Диапазон сечений присоединяемых проводов, мм2

1,5-2,5

Структура условного обозначения

Для подключения ЭМ-338Е воспользуйтесь клеммами 31# и 32#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи)

Тип

Ном. напряжение, В

Количество полюсов

Слот для установки

Модель

Артикул

ВА-338Е

220 АС

Универсальный

ЭМ-338E-220В

22627DEK

400 АС

ЭМ-338E-400В

22628DEK

Аксессуары для внутренней установки включают в себя:

- Контакт дополнительный ДК (1НО1НЗ, 2НО2НЗ)

- Контакт сигнальный СК

- Контакт сдвоенный дополнительный и сигнальный ДК-СК

- Расцепитель независимый РН

- Расцепитель минимального напряжения РМ

- Электромагнит включения ЭМ

- Привод моторный МП (внутренняя установка только для ВА-338Е)

Схема установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е

Снимите верхнюю крышку, закрепите аксессуары, которые необходимо установить, в камере для вспомогательных принадлежностей средней крышки и прижмите их. Закройте верхнюю крышку, затяните винт, после чего установка внутренних вспомогательных принадлежностей будет завершена. В левую и правую камеры средней крышки можно установить по одному аксессуару.

Схема установки аксессуаров внутрь корпуса аппаратов ВА-338Е

В один аппарат ВА-338Е можно установить все доступные аксессуары внутренней установки.

Варианты установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е

Автоматические выключатели ВА-333Е~ВА336Е имеют два слота для установки аксессуаров:

L – левый слот установки аксессуара

R – правый слот установки аксессуара

В каждый слот устанавливается по одному аксессуару.

Основные
Производитель DEKraft
Страна производительКитай
