Расцепитель мин. напряжения левый AC 230В ВА-336E 22602DEK
- В наличии
- Только оптом
- Код: 22602DEK
151,76 руб.
Показать все оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание
Расцепитель минимального напряжения серии РM-330Е предназначен для отключения автоматического выключателя серии ВА-330Е при снижении напряжения от номинального значения.

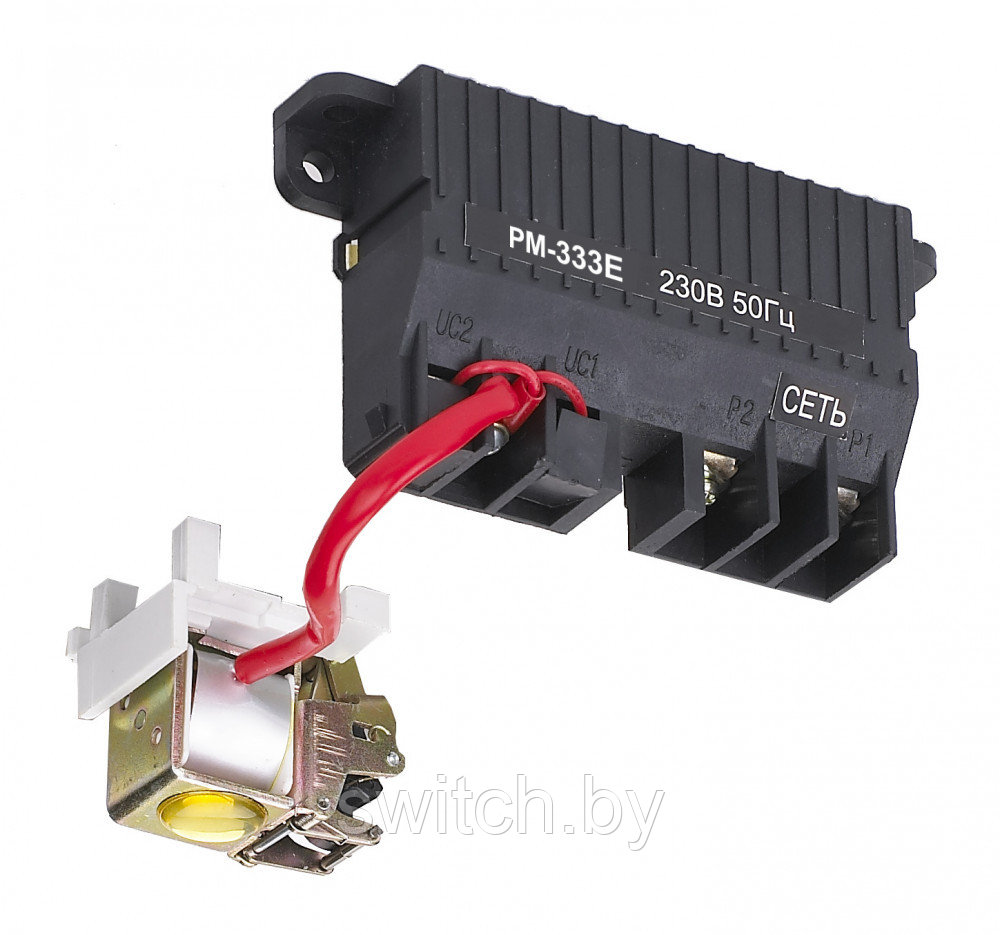

Расцепитель минимального напряжения серии РМ-330Е отключает автоматический выключатель серии ВА-330Е при снижении напряжения от номинального значения, которое подается на клеммы расцепителя минимального напряжения. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус автоматического выключателя с левой стороны.
Расцепитель минимального напряжения выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е, 336Е или 338Е)
- Номинального напряжения катушки расцепителя (230В или 400В)
Основные технические характеристики
| Параметр | Значение |
Номинальное напряжение, В | 230, 400 AC |
Напряжение срабатывания, % от номинального | < 70 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 |
Тепловые потери расцепителя независимого
Тип | Потребляемая мощность, Вт | |
Номинальное напряжение, В | 230 АС | 400 АС |
РН-333Е | 3,3 | 4,3 |
РН-335Е | 2,5 | 3,4 |
РН-336Е | 1,6 | 2 |
Структура условного обозначения
Схема электрических соединений РМ-330Е
Для подключения РМ-338Е воспользуйтесь клеммами 27# и 28#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи)
Модель автомата | Ном. напряжение, В | Слот для установки | Модель | Артикул |
ВА-333Е | 220 АС | Левый | РМ-333E-220В-L | 22598DEK |
400 АС | Левый | РМ-333E-400В-L | 22599DEK | |
ВА-335Е | 220 АС | Левый | РМ-335E-220В-L | 22600DEK |
400 АС | Левый | РМ-335E-400В-L | 22601DEK | |
ВА-336Е | 220 АС | Левый | РМ-336E-220В-L | 22602DEK |
400 АС | Левый | РМ-336E-400В-L | 22603DEK | |
ВА-338Е | 220 АС | Универсальный | РМ-338E-220В | 22624DEK |
400 АС | РМ-338E-400В | 22625DEK |
Аксессуары для внутренней установки включают в себя:
- Контакт дополнительный ДК (1НО1НЗ, 2НО2НЗ)
- Контакт сигнальный СК
- Контакт сдвоенный дополнительный и сигнальный ДК-СК
- Расцепитель независимый РН
- Расцепитель минимального напряжения РМ
- Электромагнит включения ЭМ
- Привод моторный МП (внутренняя установка только для ВА-338Е)
Схема установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Снимите верхнюю крышку, закрепите аксессуары, которые необходимо установить, в камере для вспомогательных принадлежностей средней крышки и прижмите их. Закройте верхнюю крышку, затяните винт, после чего установка внутренних вспомогательных принадлежностей будет завершена. В левую и правую камеры средней крышки можно установить по одному аксессуару.
Схема установки аксессуаров внутрь корпуса аппаратов ВА-338Е
В один аппарат ВА-338Е можно установить все доступные аксессуары внутренней установки.
Варианты установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Автоматические выключатели ВА-333Е~ВА336Е имеют два слота для установки аксессуаров:
L – левый слот установки аксессуара
R – правый слот установки аксессуара
В каждый слот устанавливается по одному аксессуару.
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
- Цена: 151,76 руб.
