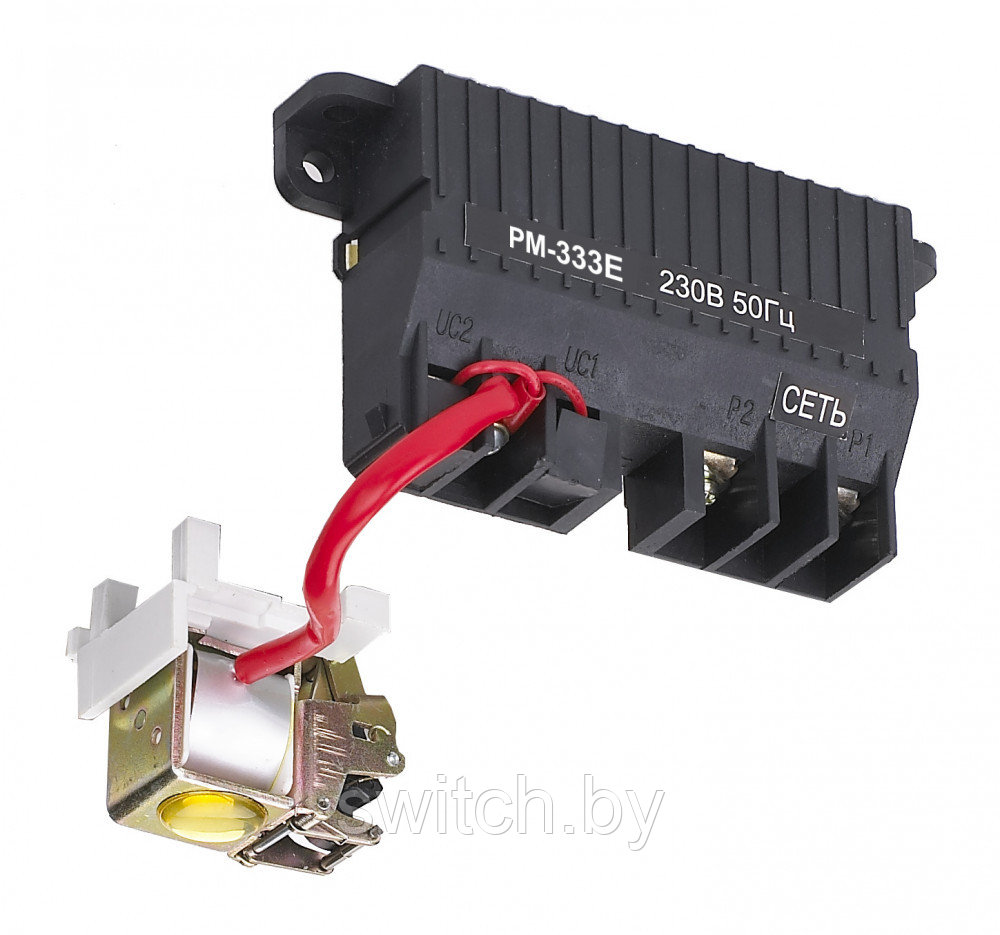

Расцепитель мин. напряжения левый AC 230В ВА-333E 22598DEK

  • Под заказ
  • Оптом и в розницу
  • Код: 22598DEK
clockОтправка с 06 ноября 2023

172,17 руб.

Показать оптовые цены
+375 (44) 551-08-08
  • +375 (17) 221-08-08
  • +375 (44) 551-56-56
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
Расцепитель мин. напряжения левый AC 230В ВА-333E  22598DEK
Расцепитель мин. напряжения левый AC 230В ВА-333E 22598DEKПод заказ
172,17 руб.
+375 (44) 551-08-08
  • +375 (17) 221-08-08
  • +375 (44) 551-56-56
Купить
Описание
Характеристики
Информация для заказа

Описание

Расцепитель минимального напряжения серии РM-330Е предназначен для отключения автоматического выключателя серии ВА-330Е при снижении напряжения от номинального значения.

Расцепитель минимального напряжения серии РМ-330Е отключает автоматический выключатель серии ВА-330Е при снижении напряжения от номинального значения, которое подается на клеммы расцепителя минимального напряжения. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус автоматического выключателя с левой стороны.

Расцепитель минимального напряжения выбирается в зависимости от следующих характеристик:

- Типоразмера выбранного автомата (333Е, 335Е, 336Е или 338Е)

- Номинального напряжения катушки расцепителя (230В или 400В)

Основные технические характеристики

ПараметрЗначение

Номинальное напряжение, В

230, 400 AC

Напряжение срабатывания, % от номинального

< 70

Диапазон сечений присоединяемых проводов, мм2

1,5-2,5

Тепловые потери расцепителя независимого

Тип

Потребляемая мощность, Вт

Номинальное напряжение, В

230 АС

400 АС

РН-333Е

3,3

4,3

РН-335Е

2,5

3,4

РН-336Е

1,6

2

Структура условного обозначения

Схема электрических соединений РМ-330Е

Для подключения РМ-338Е воспользуйтесь клеммами 27# и 28#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи)

Модель автомата

Ном. напряжение, В

Слот для установки

Модель

Артикул

ВА-333Е

220 АС

Левый

РМ-333E-220В-L

22598DEK

400 АС

Левый

РМ-333E-400В-L

22599DEK

ВА-335Е

220 АС

Левый

РМ-335E-220В-L

22600DEK

400 АС

Левый

РМ-335E-400В-L

22601DEK

ВА-336Е

220 АС

Левый

РМ-336E-220В-L

22602DEK

400 АС

Левый

РМ-336E-400В-L

22603DEK

ВА-338Е

220 АС

Универсальный

РМ-338E-220В

22624DEK

400 АС

РМ-338E-400В

22625DEK

Аксессуары для внутренней установки включают в себя:

- Контакт дополнительный ДК (1НО1НЗ, 2НО2НЗ)

- Контакт сигнальный СК

- Контакт сдвоенный дополнительный и сигнальный ДК-СК

- Расцепитель независимый РН

- Расцепитель минимального напряжения РМ

- Электромагнит включения ЭМ

- Привод моторный МП (внутренняя установка только для ВА-338Е)

Схема установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е

Снимите верхнюю крышку, закрепите аксессуары, которые необходимо установить, в камере для вспомогательных принадлежностей средней крышки и прижмите их. Закройте верхнюю крышку, затяните винт, после чего установка внутренних вспомогательных принадлежностей будет завершена. В левую и правую камеры средней крышки можно установить по одному аксессуару.

Схема установки аксессуаров внутрь корпуса аппаратов ВА-338Е

В один аппарат ВА-338Е можно установить все доступные аксессуары внутренней установки.

Варианты установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е

Автоматические выключатели ВА-333Е~ВА336Е имеют два слота для установки аксессуаров:

L – левый слот установки аксессуара

R – правый слот установки аксессуара

В каждый слот устанавливается по одному аксессуару.

Основные
Производитель DEKraft
Страна производительКитай
