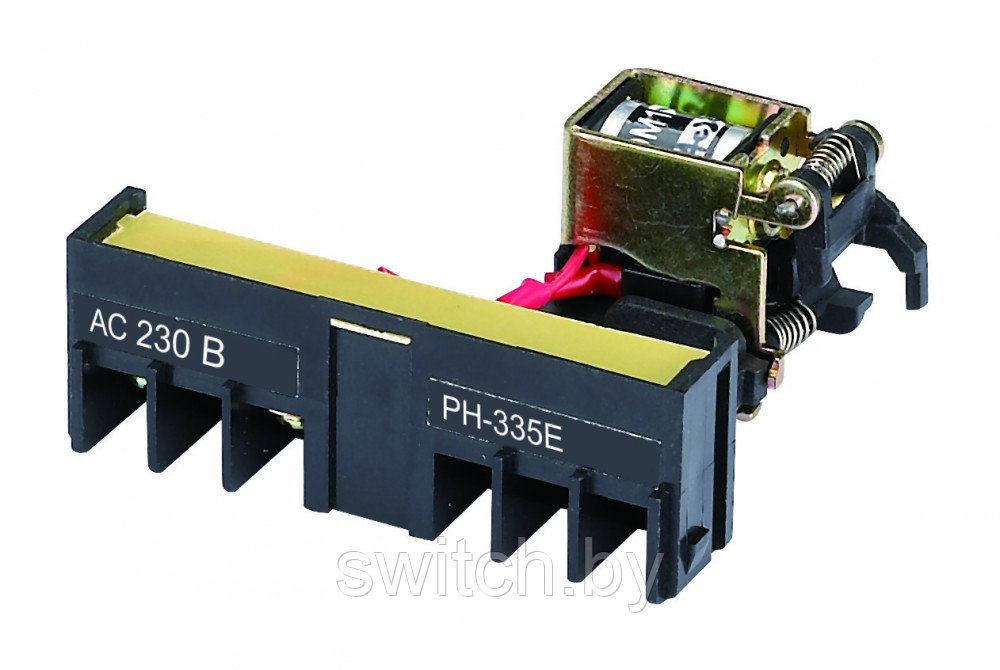

Расцепитель независимый правый AC 230В ВА-333E 3P 22586DEK
- В наличии
- Только оптом
- Код: 22586DEK
18,40 руб.
Показать все оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание
Расцепитель независимый DEKraft серии РН-330Е предназначен для дистанционного отключения автоматического выключателя серии ВА-330Е.
Расцепитель независимый серии РН-330Е отключает автоматический выключатель серии ВА-330Е при подаче на его клеммы номинального напряжения, которое указано на корпусе. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус выключателя с правой стороны.
Расцепитель независимый выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е, 336Е или 338Е)
- Номинального напряжения катушки расцеителя (230В или 400В)
Основные технические характеристики
| Параметр | Значение |
Номинальное напряжение, В | 230, 400 (AC) |
Напряжение срабатывания, % от номинального | 70-110 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 |
Тепловые потери расцепителя независимого
Тип | Потребляемая мощность, Вт | |
Номинальное напряжение, В | 230 АС | 400 АС |
РН-333Е | 68,6 | 112 |
РН-335Е | 58,2 | 68 |
РН-336Е | 153 | 163 |
Структура условного обозначения
Схема электрических соединений РН-338Е
Для подключения РН-338Е воспользуйтесь клеммами 29# и 30#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи)
 | Во избежание перегорания независимого расцепителя необходимо обеспечить, чтобы время подачи на него напряжения не превышало 5 с. |
Модель автомата | Ном. напряжение, В | Количество полюсов | Слот для установки | Наименование | Номер модели |
ВА-333Е | 220 АС | 3Р | Правый | РН-333E-220В-3P-R | 22586DEK |
220 АС | 4Р | Правый | РН-333E-220В-4P-R | 22587DEK | |
400 АС | 3Р | Правый | РН-333E-400В-3P-R | 22588DEK | |
400 АС | 4Р | Правый | РН-333E-400В-4P-R | 22589DEK | |
ВА-335Е | 220 АС | 3Р | Правый | РН-335E-220В-3P-R | 22590DEK |
220 АС | 4Р | Правый | РН-335E-220В-4P-R | 22591DEK | |
400 АС | 3Р | Правый | РН-335E-400В-3P-R | 22592DEK | |
400 АС | 4Р | Правый | РН-335E-400В-4P-R | 22593DEK | |
ВА-336Е | 220 АС | 3Р | Правый | РН-336E-220В-3P-R | 22594DEK |
220 АС | 4Р | Правый | РН-336E-220В-4P-R | 22595DEK | |
400 АС | 3Р | Правый | РН-336E-400В-3P-R | 22596DEK | |
400 АС | 4Р | Правый | РН-336E-400В-4P-R | 22597DEK | |
ВА-338Е | 220 АС | Универсальный | РН-338E-220В | 22622DEK | |
400 АС | РН-338E-400В | 22623DEK | |||
Аксессуары для внутренней установки включают в себя:
- Контакт дополнительный ДК (1НО1НЗ, 2НО2НЗ)
- Контакт сигнальный СК
- Контакт сдвоенный дополнительный и сигнальный ДК-СК
- Расцепитель независимый РН
- Расцепитель минимального напряжения РМ
- Электромагнит включения ЭМ
- Привод моторный МП (внутренняя установка только для ВА-338Е)
Схема установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Снимите верхнюю крышку, закрепите аксессуары, которые необходимо установить, в камере для вспомогательных принадлежностей средней крышки и прижмите их. Закройте верхнюю крышку, затяните винт, после чего установка внутренних вспомогательных принадлежностей будет завершена. В левую и правую камеры средней крышки можно установить по одному аксессуару.
Схема установки аксессуаров внутрь корпуса аппаратов ВА-338Е
В один аппарат ВА-338Е можно установить все доступные аксессуары внутренней установки.
Варианты установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Автоматические выключатели ВА-333Е~ВА336Е имеют два слота для установки аксессуаров:
L – левый слот установки аксессуара
R – правый слот установки аксессуара
В каждый слот устанавливается по одному аксессуару.
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
