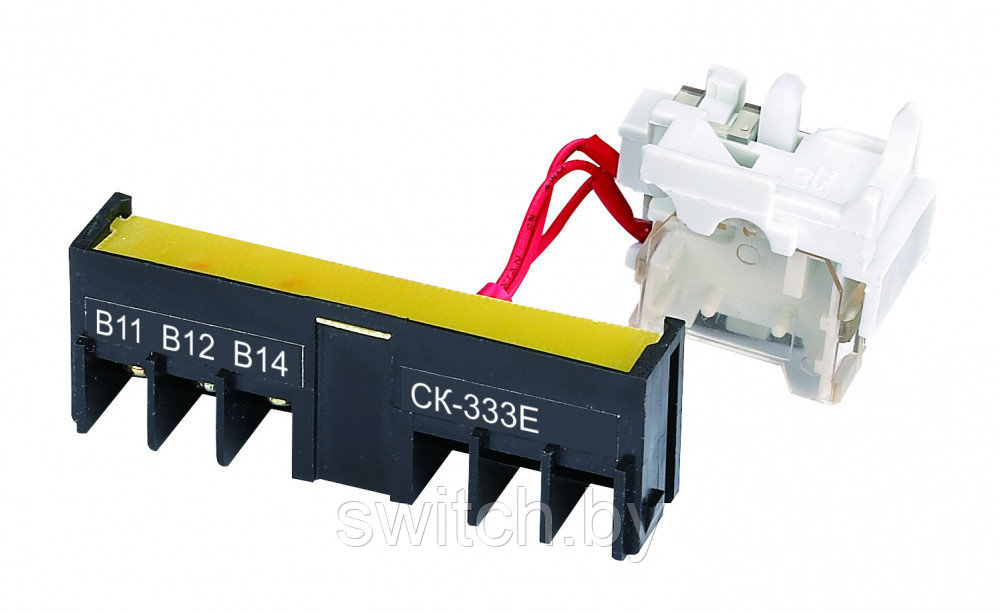

Контакт сигнальный правый ВА-333E 4P 22570DEK
- Под заказ
- Оптом и в розницу
- Код: 22570DEK
Отправка с 25 июля 202334,44 руб.
Показать оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание
Контакт сигнальный (аварийный) СК-330Е служит для получения информации о состоянии автоматических выключателей ВА-330Е: включен – сработал. Переключение сигнального контакта СК-330Е происходит при срабатывании автомата по аварии, причины которой могут быть следующие:
- перегрузка или короткое замыкание
- ручной тест кнопки отключения
- срабатывание независимого расцепителя
- срабатывание расцепителя минимального напряжения.
Сигнальный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е или 336Е)
- Слота установки CК-330Е (правый - R или левый – L)
Обращаем внимание, что сигнальный контакт входит в стандартную комплектацию автоматического выключателя ВА-338Е на токи 1000А – 1600А.
Основные технические характеристики
| Параметр | Значение | |
Условный тепловой ток, Ith А | 3 | |
Категория применения | АС15 | DC13 |
Номинальное напряжение, В | 400 (AC) | 220 (DC) |
Номинальный ток, А | 0,3 | 0,15 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 | |
Установка | Левый, правый | |
Структура условного обозначения
Схема электрических соединений СК-330Е
ВКЛ. / ОТКЛ. | СРАБ. |
|
|
Для подключения СК автоматического выключателя ВА-338Е воспользуйтесь клеммами 3#, 4# и 5#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи).
Модель автомата | Количество полюсов | Слот для установки | Модель | Артикул |
ВА-333Е | 3Р/4Р | Левый | СК-333E-L | 22568DEK |
3Р | Правый | СК-333E-3P-R | 22569DEK | |
4Р | Правый | СК-333E-4P-R | 22570DEK | |
ВА-335Е | 3Р/4Р | Левый | СК-335E-L | 22571DEK |
3Р | Правый | СК-335E-3P-R | 22572DEK | |
4Р | Правый | СК-335E-4P-R | 22573DEK | |
ВА-336Е | 3Р/4Р | Левый | СК-336E-L | 22574DEK |
3Р | Правый | СК-336E-3P-R | 22575DEK | |
4Р | Правый | СК-336E-4P-R | 22576DEK |
Аксессуары для внутренней установки включают в себя:
- Контакт дополнительный ДК (1НО1НЗ, 2НО2НЗ)
- Контакт сигнальный СК
- Контакт сдвоенный дополнительный и сигнальный ДК-СК
- Расцепитель независимый РН
- Расцепитель минимального напряжения РМ
- Электромагнит включения ЭМ
- Привод моторный МП (внутренняя установка только для ВА-338Е)
Схема установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Снимите верхнюю крышку, закрепите аксессуары, которые необходимо установить, в камере для вспомогательных принадлежностей средней крышки и прижмите их. Закройте верхнюю крышку, затяните винт, после чего установка внутренних вспомогательных принадлежностей будет завершена. В левую и правую камеры средней крышки можно установить по одному аксессуару.
Схема установки аксессуаров внутрь корпуса аппаратов ВА-338Е
В один аппарат ВА-338Е можно установить все доступные аксессуары внутренней установки.
Варианты установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Автоматические выключатели ВА-333Е~ВА336Е имеют два слота для установки аксессуаров:
L – левый слот установки аксессуара
R – правый слот установки аксессуара
В каждый слот устанавливается по одному аксессуару.
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
- Цена: 34,44 руб.
