Контакт дополнительный правый 1НО1НЗ ВА-335E 3P 22554DEK ЗАКАЗ ДОСТАВКА 7 ДНЕЙ
- Под заказ
- Код: 22554DEK

52,29 руб.
- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание

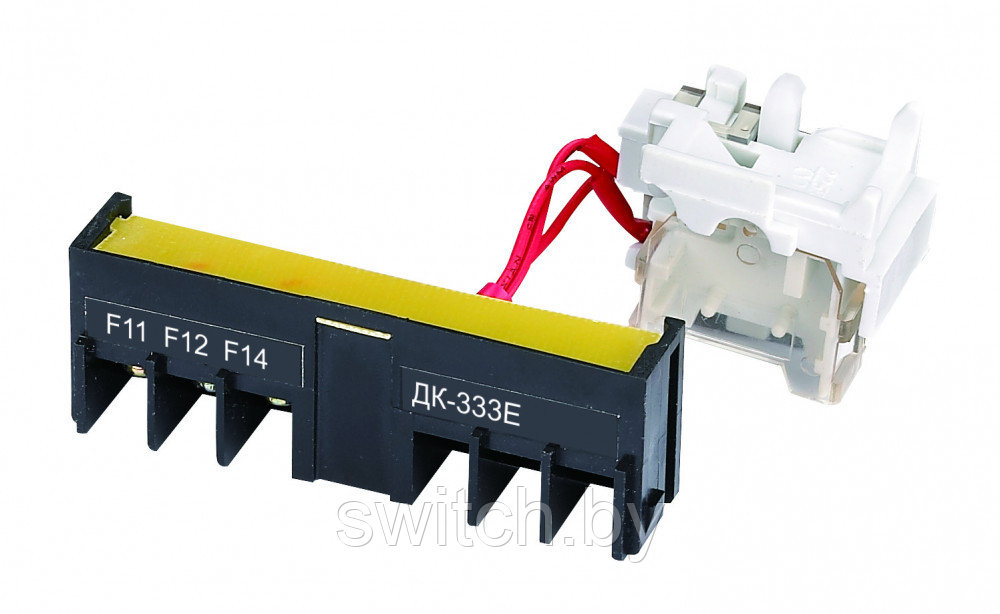

Контакт дополнительный ДК-330Е служит для получения информации о состоянии автоматических выключателей ВА-330Е: включен - выключен.
Дополнительный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е или 336Е)
- Необходимого количества нормально открытых и нормально закрытых контактов (1НО1НЗ или 2НО2НЗ
- Слота установки ДК-330Е (правый - R или левый – L)
Обращаем внимание, что дополнительные контакты 4НО4НЗ входят в стандартную комплектацию автоматического выключателя ВА-338Е на токи 1000А – 1600А.
Основные технические характеристики
Параметр | Значение | |
Условный тепловой ток, Ith А | 3 | |
Категория применения | АС15 | DC13 |
Номинальное напряжение, В | 400 (AC) | 220 (DC) |
Номинальный ток, А | 0,3 | 0,15 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 | |
Количество контактов | 1НО1НЗ, 2НО2НЗ | |
Установка | Левый, правый |
Структура условного обозначения
* - применимо только для ДК правой установки. На аксессуары левой установки количество полюсов не влияет.
Схема электрических соединений ДК-330Е
Тип/кол-во контактов | ВКЛ. | ОТКЛ. / СРАБ. |
1НО1НЗ |
|
|
2НО2НЗ | |
|
Для подключения ДК автоматического выключателя ВА-338Е воспользуйтесь клеммами 36#...47#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи).
Тип | Количество контактов | Количество полюсов | Слот для установки | Модель | Артикул |
ВА-333Е | 1НО1НЗ | 3Р/4Р | Левый | ДК-333E-1НО1НЗ-L | 22550DEK |
1НО1НЗ | 3Р | Правый | ДК-333E-1НО1НЗ-3P-R | 22551DEK | |
1НО1НЗ | 4Р | Правый | ДК-333E-1НО1НЗ-4P-R | 22552DEK | |
ВА-335Е | 1НО1НЗ | 3Р/4Р | Левый | ДК-335E-1НО1НЗ-L | 22553DEK |
1НО1НЗ | 3Р | Правый | ДК-335E-1НО1НЗ-3P-R | 22554DEK | |
1НО1НЗ | 4Р | Правый | ДК-335E-1НО1НЗ-4P-R | 22555DEK | |
ВА-336Е | 1НО1НЗ | 3Р/4Р | Левый | ДК-336E-1НО1НЗ-L | 22556DEK |
1НО1НЗ | 3Р | Правый | ДК-336E-1НО1НЗ-3P-R | 22557DEK | |
1НО1НЗ | 4Р | Правый | ДК-336E-1НО1НЗ-4P-R | 22558DEK | |
ВА-333Е | 2НО2НЗ | 3Р/4Р | Левый | ДК-333E-2НО2НЗ-L | 22559DEK |
2НО2НЗ | 3Р | Правый | ДК-333E-2НО2НЗ-3P-R | 22560DEK | |
2НО2НЗ | 4Р | Правый | ДК-333E-2НО2НЗ-4P-R | 22561DEK | |
ВА-335Е | 2НО2НЗ | 3Р/4Р | Левый | ДК-335E-2НО2НЗ-L | 22562DEK |
2НО2НЗ | 3Р | Правый | ДК-335E-2НО2НЗ-3P-R | 22563DEK | |
2НО2НЗ | 4Р | Правый | ДК-335E-2НО2НЗ-4P-R | 22564DEK | |
ВА-336Е | 2НО2НЗ | 3Р/4Р | Левый | ДК-336E-2НО2НЗ-L | 22565DEK |
2НО2НЗ | 3Р | Правый | ДК-336E-2НО2НЗ-3P-R | 22566DEK | |
2НО2НЗ | 4Р | Правый | ДК-336E-2НО2НЗ-4P-R | 22567DEK |
Аксессуары для внутренней установки включают в себя:
- Контакт дополнительный ДК (1НО1НЗ, 2НО2НЗ)
- Контакт сигнальный СК
- Контакт сдвоенный дополнительный и сигнальный ДК-СК
- Расцепитель независимый РН
- Расцепитель минимального напряжения РМ
- Электромагнит включения ЭМ
- Привод моторный МП (внутренняя установка только для ВА-338Е)
Схема установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Снимите верхнюю крышку, закрепите аксессуары, которые необходимо установить, в камере для вспомогательных принадлежностей средней крышки и прижмите их. Закройте верхнюю крышку, затяните винт, после чего установка внутренних вспомогательных принадлежностей будет завершена. В левую и правую камеры средней крышки можно установить по одному аксессуару.
Схема установки аксессуаров внутрь корпуса аппаратов ВА-338Е
В один аппарат ВА-338Е можно установить все доступные аксессуары внутренней установки.
Варианты установки аксессуаров внутрь корпуса аппаратов ВА-333Е~ВА336Е
Автоматические выключатели ВА-333Е~ВА336Е имеют два слота для установки аксессуаров:
L – левый слот установки аксессуара
R – правый слот установки аксессуара
В каждый слот устанавливается по одному аксессуару.
Основные | |
---|---|
Производитель | DEKraft |
Страна производитель | Китай |
