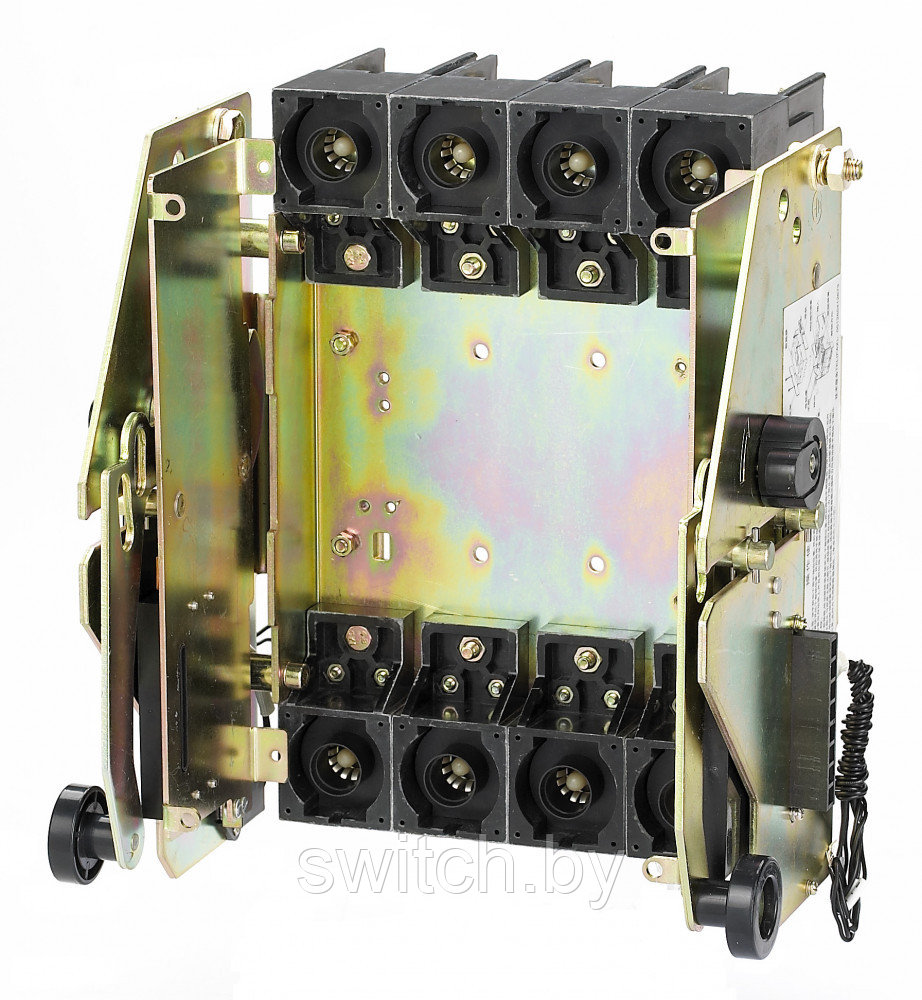

Корзина выкатного типа задн. подкл. ВА-336E 3P 22546DEK ЗАКАЗ ДОСТАВКА 7 ДНЕЙ
- Под заказ
- Код: 22546DEK
Отправка с 18 февраля 20252 958,62 руб.
- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание
Корзины втычного и выкатного типов серии КА-330Е позволяют быстро производить монтаж и замену оборудования в случае необходимости, также обеспечивая видимый разрыв цепи.
Структура условного обозначения
Корзина втычного типа фронтального подключения
Модель изделия | A | B | E | F | G | H | L | L1 | L2 | M | N | K | Ø d | |
ВА-333Е | 3Р | 108,5 | 73,2 | 144 | 74 | 70 | 191 | 105 | 35 | 35 | 243 | 223 | 37,5 | 8,5 |
4Р | 105 | 140 | ||||||||||||
Корзина втычного типа заднего подключения
Схема установки корзины втычного типа заднего подключения
Габаритные и установочные размеры корзины втычного типа заднего подключения
Модель | A | B | C | D | E | F | G | H | L | L1 | L2 | ||
ВА-333Е | 3Р | 108,5 | 73,2 | 203 | M4 | 144 | 74 | 70 | 191 | 105 | 35 | 35 | |
4Р | 105 | 140 | |||||||||||
ВА-335Е | 3Р | 170 | 80 | - | - | 225 | 135 | 88 | - | 152 | 48 | 44 | |
4Р | 108 | 200 | |||||||||||
ВА-336Е | 3Р | 187 | 125 | 342 | M5 | 243 | 143 | 140 | 328 | 210 | 70 | 70 | |
4Р | 210 | 280 | |||||||||||
Корзина выкатного типа
| | |||||||||||
Модель | Кол-во полюсов | Габаритные размеры | Установочные размеры | ||||||||
L1 | L2 | L3 | L4 | H1 | W2 | Ø d1 | A | B | Ø d2 | ||
ВА-335Е | 3P | 310 | 339 | 207 | 223 | 253 | 223 | Ø 11 | 96 | 140 | Ø 7 |
4P | 310 | 339 | 207 | 223 | 253 | 271 | Ø 11 | 144 | 140 | Ø 7 | |
ВА-336Е | 3P | 367 | 410 | 241 | 231 | 238 | 289 | Ø 13 | 140 | 131 | Ø 7 |
4P | 367 | 410 | 241 | 231 | 238 | 359 | Ø 13 | 210 | 131 | Ø 7 | |
| | ||||||||
Тип | Отверстие на монтажной панели | |||||||
A | B | C | D | E | d | |||
3P | 4P | 3P | 4P | |||||
ВА-334Е | 140 | 96 | 144 | 178 | 47 | 147 | 195 | 7 |
ВА-335Е | 140 | 96 | 144 | 178 | 47 | 147 | 195 | 7 |
ВА-336Е | 131 | 140 | 210 | 170 | 77 | 213 | 283 | 7 |
Примечания:
Размер монтажных отверстий для установки
корзины выкатного типаТип | Ном. ток, А | Тип подключения | Количество полюсов | Модель | Артикул |
ВА-333Е | 250 | Втычное фронтальное | 3Р | КА-333E-3P-PF | 22536DEK |
4Р | КА-333E-4P-PF | 22537DEK | |||
Втычное заднее | 3Р | КА-333E-3P-PR | 22538DEK | ||
4Р | КА-333E-4P-PR | 22539DEK | |||
ВА-335Е | 630 | Втычное заднее | 3Р | КА-335E-3P-PR | 22540DEK |
4Р | КА-335E-4P-PR | 22541DEK | |||
ВА-336Е | 800 | Втычное заднее | 3Р | КА-336E-3P-PR | 22542DEK |
4Р | КА-336E-4P-PR | 22543DEK | |||
ВА-335Е | 630* | Выкатное заднее | 3Р | КА-335E-3P-DR | 22544DEK |
4Р | КА-335E-4P-DR | 22545DEK | |||
ВА-336Е | 800 | Выкатное заднее | 3Р | КА-336E-3P-DR | 22546DEK |
4Р | КА-336E-4P-DR | 22547DEK |
*- при использовании выкатного исполнения для ВА-335Е 630 А, номинальный ток снижается до 500 А.
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
- Цена: 2 958,62 руб.
