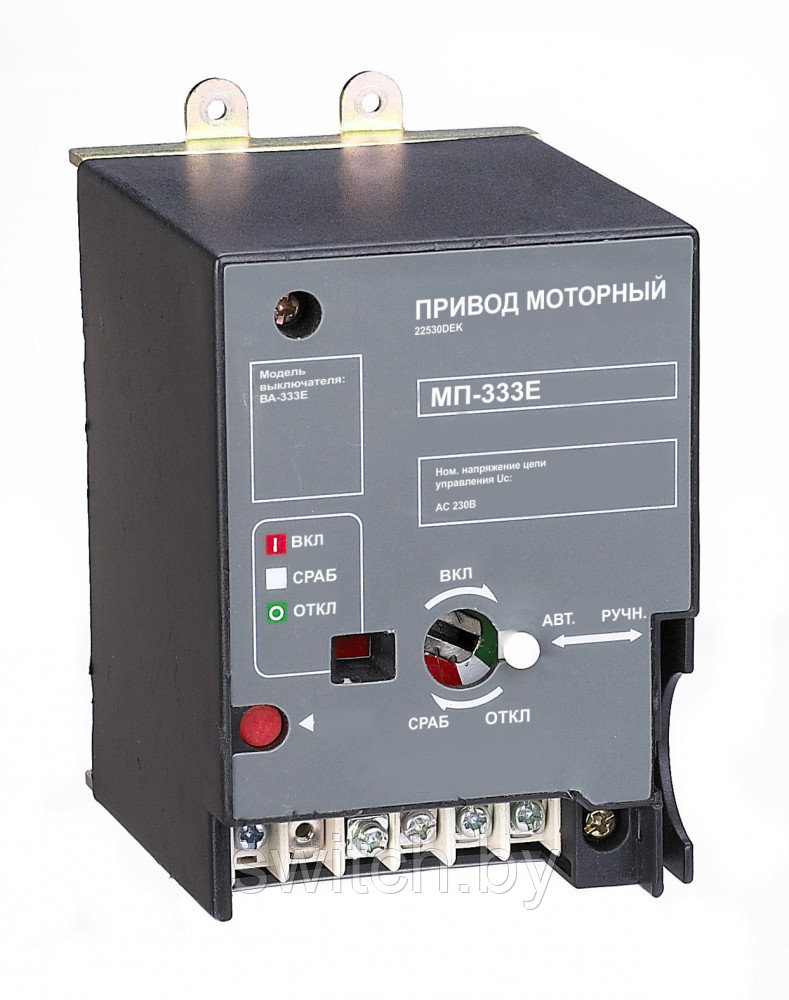

Привод моторный МП-333E AC 230В для ВА-333E 22530DEK
- Под заказ
- Оптом и в розницу
- Код: 22530DEK
Отправка с 03 апреля 2023557,76 руб.
Показать оптовые цены- +375 (17) 221-08-08
- +375 (44) 551-56-56
Описание
Описание
Моторный привод МП-330Е предназначен для дистанционного включения и выключения автоматических выключателей серии ВА-330Е.
Моторный привод устанавливается на фронтальную часть автоматического выключателя и жестко связывает механизм моторного привода и рукоятку автоматического выключателя (для ВА-338Е - внутренняя установка).
При подаче сигнала включения или отключения, механизм переводит рукоятку автоматического выключателя в положение «вкл» или «откл».
Основные технические характеристики
| Параметр | Значение |
Номинальное напряжение, В | AC 230 |
Напряжение срабатывания, % от номинального | 85-100 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 |
Установка | Лицевая / Встраиваемая |
Потребляемая мощность, Вт | 75 |
Сруктура условного обозначения
Габаритные и установочные размеры и схема электрических соединений МП-330Е, мм
Для подключения МП-338Е воспользуйтесь клеммами 33#, 34# и 35#. Подробнее см. в разделе «Схемы подключения ВА-338Е» (вспомогательный цепи)
Тип | A | B | E | F | G | L |
ВА-333Е | 126 | 35 | 140 | 12 | 77 | 90,5 |
ВА-335Е | 215 | 44 | 232 | 32 | 115 | 130 |
ВА-336Е | 243 | 70 | 260 | 31 | 115 | 130 |
После срабатывания автоматического выключателя с установленном на нем моторным приводом, привод необходимо перевести в отключенное положение, а затем во включенное.
Схема установки МП-330Е
Модель | Модель автомата | Ном. напряжение, В | Установка | Артикул |
МП-333E
| ВА-333Е | 230 | Лицевая | 22530DEK |
МП-335E
| ВА-335Е | 230 | Лицевая | 22531DEK |
МП-336E
| ВА-336Е | 230 | Лицевая | 22532DEK |
МП-338E
| ВА-338Е | 230 | Встраиваемая | 22626DEK |
Характеристики
| Основные | |
|---|---|
| Производитель | DEKraft |
| Страна производитель | Китай |
Информация для заказа
- Цена: 557,76 руб.
