Выбор модульного автоматического выключателя

Основы основ

Основная часть любого автомата представлена электромагнитным или тепловым расцепителем. Именно он реагирует на повышение силы тока. Электромагнитные расцепители работают на базе катушек с подвижными сердечниками, а тепловые  на базе биметаллических пластин. Также оборудование включает в себя контакты, которые отвечают за размыкание цепи и защиту от негативного воздействия электрической дуги.

Принцип работы автомата простой. Если резко меняются сетевые показатели, которые вызваны перегрузкой или замыканием, то включается защита.

Правила выбора

С первого взгляда, выбрать автомат очень легко. На самом деле необходимо учитывать множество показателей. Самый простой пример – автомат, рассчитанный на мощность в 4,5 кА, абсолютно бесполезен, при мощности в сети в 10 кА.

Номинальный ток

Этот показатель отображает верхний потолок тока, который автомат беспрепятственно пропускает через себя, не отключая сеть. Этот параметр полностью зависит от 2 факторов:

• количество и мощность подключенного оборудования внутри помещения;
• тип электрической проводки.

Если у медной проводки сечение 2,5 кв.мм, то у нее пропускная способность 25А. У алюминиевой проводки с аналогичными данными, пропускная способность меньше и равна 19 А.

Для получения мощности, которую будет потреблять подключенное оборудование потребуется сложить показатели по каждому прибору и округлить полученную цифру в большую сторону.

Ток короткого замыкания

Этот показатель отображается на каждом автомате и может равняться 4500, 6000, 10000 ампер. Этот показатель отображает максимальное значение сверхтока, при котором будет разорвана цепь. Например, для старой алюминиевой проводки в квартире вполне будет достаточно автомата на 4,5 А. Для группового ввода, например в подъезде, потребуется уже более мощное оборудование, минимум на 6А. Десятиамперные автоматы рассчитаны на подключение к общедомовому щиту.

Время-токовой

Параметр обозначается, как A, B, C, D, K или Z и отображает наименьшее значение тока, при котором включится защита без выдержки времени. Например, для бытовых электроосветительных приборов автоматы могут иметь маркировку B. В этом случае размыкание цепи происходит при превышении номинального значения в 3-5 раз. А если маркировка соответствует значению D, то отключение происходит, если превышение в 10-20 раз.

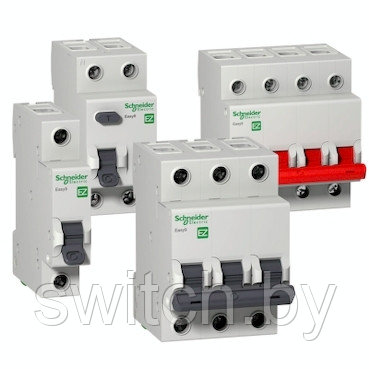

Количество полюсов

Для однофазных электросетей подойдут двух- и однополюсные выключатели. Оборудование может быть 2 видов: 2Р, то есть оба полюса имеют защиту от сверхтоков. 1P+N – оснащен защитой только одного полюса, а второй подлежит к присоединению нейтрального проводника.

Для трехфазной электросети потребуется четырех- или трехфазная модель выключателя. Аналогичная ситуация и с этим оборудованием, выпускается в 2 вариациях: 4Р и 3P+N.
